IP‑телефония давно вышла за пределы софтовых решений — сегодня она тесно взаимодействует с классической телефонной инфраструктурой. Чтобы объединить эти среды, компании используют FXS- и FXO‑шлюзы. Они подключают SIP‑оборудование к аналоговым телефонам, офисным АТС и городским линиям — без замены настроенных линий и схем.
Как работают телефонные шлюзы FXO и FXS и чем они различаются, расскажем в статье.

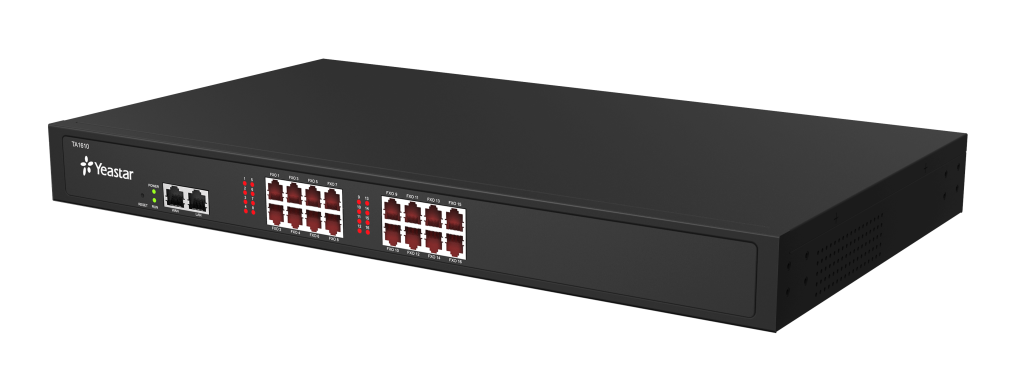

Основные функции телефонных шлюзов
Телефонные шлюзы FXO и FXS — это интерфейс между цифровой VoIP-телефонией и аналоговой сетью. При интеграции в корпоративную схему связи решение соединяет две среды: IP-сеть и традиционную телефонную инфраструктуру.
Основные функции и назначение
Шлюзы принимают цифровой голосовой трафик из IP-сети и преобразуют его в аналоговый сигнал — и наоборот. С их помощью компании:
- подключают обычные стационарные телефоны и факсы к VoIP-системам
- принимают звонки с городских линий и направляют их на SIP‑клиентов
- создают гибридные связки между офисной АТС и IP‑телефонией
- задают резервные каналы связи — например, через аналоговые линии или GSM-шлюзы
Такая связка даёт бизнесу гибкость: можно сохранить текущую аналоговую инфраструктуру и не отказываться от преимуществ IP-телефонии — низкой стоимости звонков, расширенных функций и аналитики.
Место в структуре телефонии
FXO- и FXS-шлюзы входят в пограничный слой телефонии — между VoIP-серверами и аналоговыми устройствами, поэтому:
- интегрируют SIP‑инфраструктуру с аналоговыми портами
- совмещают разные типы оборудования
- работают как медиашлюзы — переводят трафик между VoIP и аналоговой средой
В типовой схеме IP-АТС работает как центральный узел, а шлюзы расширяют границы. Через FXS можно подключить старые телефоны и факсы, а через FXO — городскую линию, GSM-модуль или аналоговую АТС. Аналоговый порт особенно актуален для офисов с уже проложенной проводкой, где менять инфраструктуру долго и дорого.

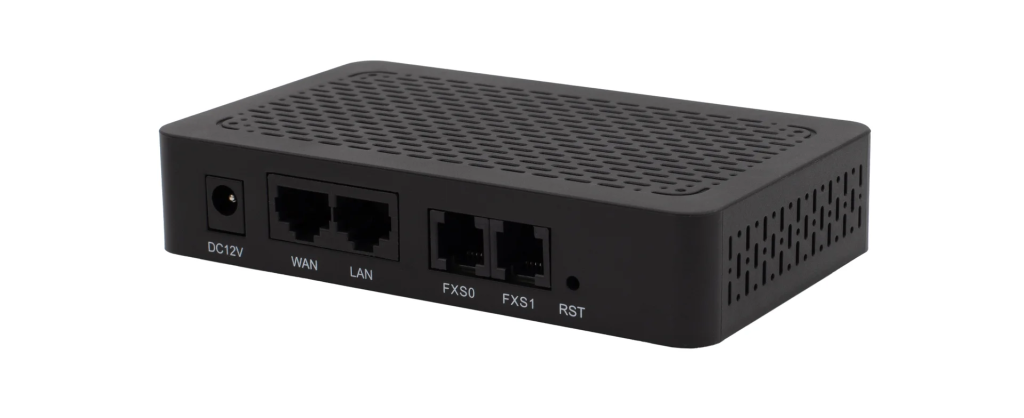

Назначение и принцип работы FXS-шлюза
Шлюз FXS, или Foreign Exchange Station, — это порт, через который система VoIP отправляет аналоговый сигнал к абонентскому устройству. Он имитирует работу телефонной станции: подаёт напряжение, генерирует звонок и передаёт голос.
Удобно использовать FXS-шлюзы, если нужно сохранить аналоговые устройства в инфраструктуре: настольные телефоны, внутренние линии в офисе, факсы или системы оповещения. Решение подходит для поэтапной миграции на IP‑телефонию — не нужно менять всё сразу, достаточно подключить шлюз к IP-АТС и вывести к нему текущие аппараты.
Принцип работы FXS-шлюза
Три ключевые функции FXS-порта:
- Подача питания на линию. Шлюз формирует постоянное напряжение для работы аналогового устройства. Без этого телефон не получит питания и просто не включится.
- Генерация сигнала вызова. При входящем звонке шлюз отправляет на линию звонковое напряжение — и телефон начинает звонить.
- Передача голосового трафика. Аналоговый сигнал от телефона преобразуется в VoIP, а цифровой трафик — обратно в аналоговый. Это даёт двустороннюю связь между абонентом и IP-системой.
Схемы подключения
Аналоговая сеть — база для FXS-портов. Рассмотрим сценарии использования.
- Аналоговые телефоны. Настольные аппараты, которые остались на прежней АТС, продолжают работать внутри новой IP-системы. Например, в отелях, ЖКС или госучреждениях с устаревшей проводкой.
- Факсы. Работают через FXS, но для стабильной передачи данных нужна поддержка режима T.38 или passthrough. Иначе возможны ошибки — особенно при слабом канале связи или передаче длинных сообщений.
- Модемы и системы оповещения. В охранных или аварийных системах с аналоговыми модемами VoIP FXS-шлюз сохраняет подключение без замены оборудования. То же касается систем громкой связи или домофонов.
FXO-шлюз: назначение и принцип работы
FXO, или Foreign Exchange Office, — это порт, на который идёт сигнал с аналоговой линии. В отличие от FXS, который «раздаёт» связь абонентам, FXO получает её от внешних источников. Он имитирует работу обычного телефона — принимает питание, реагирует на вызов и подключается к аналоговой АТС или городской сети.
Голосовой шлюз FXO используют, когда нужно:
- принять входящие звонки с городской линии на IP-АТС
- звонить с VoIP‑сети на внешние номера через аналоговый канал;
- сохранить резервный выход на PSTN при проблемах с интернетом
- подключить офисную АТС к IP-инфраструктуре
Принцип работы FXO-шлюза
Функции FXO-порта:
- Подключение к АТС. Шлюз соединяют с АТС или городской линией через порт RJ‑11. Сигналы от АТС поступают в шлюз как на обычный телефон — можно использовать традиционную инфраструктуру без замены кабелей и оборудования.
- Приём вызова. При входящем звонке FXO распознаёт сигнал вызова и передаёт его в IP-сеть — например, на SIP‑абонента, голосовое меню или кол-центр. Система принимает аналоговые звонки и обрабатывает их в цифровом контуре.
- Имитация телефонного аппарата. Шлюз функционирует как обычный телефон — принимает звонок, завершает вызов, ожидает гудок. АТС не отличает его от аналогового устройства, поэтому перенастраивать станцию не нужно.
Схемы подключения
FXO-порты можно применять в разных сценариях:
- Городские линии. Частый кейс — подключение VoIP‑АТС к обычным телефонным каналам. Так компании принимают и совершают звонки без SIP-провайдера, сохраняют номер организации и работают даже при сбоях в сети. Это актуально для малого бизнеса, где важна доступность при минимальных затратах.
- Офисные АТС. Если в компании осталась аналоговая АТС, FXO можно подключить к SIP‑сети. Это удобно для поэтапной миграции на IP‑телефонию: новые подразделения будут работать через IP‑АТС, а старые — на традиционной системе. Звонки между ними проходят через шлюз без изменений в инфраструктуре.
- SIM-карты. Через GSM-шлюзы с FXO-портами компании добавляют мобильные каналы связи — как основной, так и резервный маршрут. Так можно расширить покрытие, подключить корпоративные тарифы и сохранить связь даже при плохом интернете. Подходит для удалённых объектов, транспорта или гибридных офисов.
Сравнительная таблица
У FXS- и FXO‑шлюзов разные функции. Первый подключает оборудование, второй — соединяет с линией. Чтобы не запутаться в терминах, рассмотрим FXO и FXS отличия в таблице ниже.
| FXS-шлюз | FXO-шлюз | |
|---|---|---|
| Назначение | Подключает аналоговые телефоны, факсы или АОН к VoIP‑сети | Подключается к городским телефонным линиям или АТС |
| Разъём | RJ‑11, розетка под телефонный штекер | RJ‑11, вилка для подключения к розетке телефонной линии |
| Питание | Подаёт питание на линию, имитирует поведение АТС | Получает питание с линии, как обычный телефонный аппарат |
| Сигнализация | Формирует вызов, посылает тональный набор | Принимает входящий вызов и передаёт его на VoIP‑систему |
Эти различия критичны на этапе выбора. Чтобы подключить аналоговый телефон, нужен шлюз FXS, для линии от АТС — FXO. Остальное — вопрос функциональности, качества и бюджета.
Типовые схемы применения
FXO- и FXS‑шлюзы работают в гибридных схемах, где нужно соединить аналоговую и IP‑телефонию. Они помогают поэтапно перейти на VoIP, сохранить рабочее оборудование и добавить резервные каналы.
Для малого офиса
В небольших компаниях важно сохранить уже настроенную телефонию и подключить её к современным решениям. С FXS и FXO это можно сделать без полной замены оборудования.
- Подключение аналоговых телефонов через интерфейс FXS. Малые офисы часто работают с обычными телефонами — менять их на IP‑аппараты дорого и бессмысленно. FXS‑шлюз подключает старые устройства к IP‑АТС и сохраняет привычную инфраструктуру. Телефоны продолжают работать, но логикой вызовов управляет уже цифровая система.
- Подключение городских линий через FXO VoIP-шлюз. Выделенные внешние линии можно интегрировать через FXO‑порты. Система подключается к PSTN без SIP‑оператора и принимает входящие звонки по обычным линиям. Такой сценарий полезен компаниям, которые используют один общий номер или хотят сохранить существующий городской канал.
Для интеграции систем
В гибридной инфраструктуре часто нужно связать VoIP с аналоговой частью — например, со старой АТС или телефонией на объектах. В таких случаях FXS и FXO‑шлюзы объединяют все сегменты в одну работающую систему.
- Соединение IP-АТС с аналоговой телефонией. Шлюзы подключают аналоговые АТС к VoIP‑сети. FXS соединяет старые телефоны, FXO — внешние линии, а вызовами компании управляют через IP‑АТС.
- Организация резервных каналов связи. FXO-шлюз — запасной маршрут при сбое интернета или SIP‑транка. В системе нужно настроить fallback‑сценарий, который автоматически перенаправит вызовы через аналоговую линию или GSM‑шлюз, когда основной канал не отвечает.
Критерии выбора
Выбор шлюза зависит не только от бюджета и количества портов — важно учитывать масштаб будущей системы, формат подключаемого оборудования и уровень совместимости с остальной телефонией. Ошибки на этом этапе приводят к сбоям, проблемам с обслуживанием и лишним расходам в будущем.
Технические параметры
Базовые характеристики: количество портов, качество связи и уровень совместимости с существующей инфраструктурой. Эти параметры задают основу системы и влияют на её стабильность при росте нагрузки:
- Количество портов. Шлюз следует подбирать под число аналоговых устройств — телефонов, факсов или линий. Если нужно подключить четыре порта, лучше взять с запасом — например, на восемь. Это даст резерв для роста и избавит от замены оборудования при расширении офиса. Особенно важно заранее предусмотреть порты для IP-телефонии, если в планах гибридная схема.
- Поддержка кодеков и качество передачи. Надёжный шлюз работает с распространёнными кодеками, поддерживает подавление эха, коррекцию джиттера и передачу факсов. Эти функции дают качественный звук и стабильные вызовы даже при слабом интернете и пиковых нагрузках.
- Совместимость с VoIP‑оборудованием и инфраструктурой. Оптимальный вариант — шлюз, который поддерживает SIP‑протоколы, актуальные версии прошивок, интерфейсы сигнализации и схемы маршрутизации, которые приняты в IP‑АТС или у оператора. От этого зависит, насколько легко устройство встроится в существующую архитектуру.
Производители
Решения от разных производителей отличаются не только ценой и стабильностью, но и фокусом на определённые сегменты — от малого бизнеса до корпоративных сетей. Ниже — четыре бренда, которые зарекомендовали себя:
- Grandstream. Один из ведущих брендов в сегменте VoIP для малого и среднего бизнеса. Выпускает надёжные и доступные шлюзы с поддержкой SIP, FXS и FXO, которые хорошо работают в гибридных схемах. Популярен в проектах, где важно сохранить аналоговую инфраструктуру, но при этом внедрить IP‑телефонию.
- Cisco. Крупный корпоративный вендор с мощной экосистемой и поддержкой сложной инфраструктуры. Шлюзы Cisco рассчитаны на масштабируемость, устойчивость и полную интеграцию с сетевыми решениями. Эти системы подходят крупным организациям, где важна высокая надёжность, резервирование и централизованное управление.
- D‑Link. Универсальный производитель сетевого оборудования. VoIP‑шлюзы D‑Link ориентированы на типовые сценарии и подходят для небольших офисов, где важна простота подключения и базовая совместимость. Подходит для проектов с ограниченным бюджетом.
- TP‑Link. Ориентирован на сегмент малого бизнеса. Выпускает доступные решения с базовым набором функций и простой настройкой. Подходит для старта в IP‑телефонии — например, когда нужно подключить 1–2 аналоговых телефона или протестировать VoIP в пилотном режиме.
Проблемы и решения
Неполадки в работе шлюзов бывают даже при корректной установке. Большинство из них связаны с подключением оборудования, параметрами линии или сбоями в прошивке. Ниже — самые частые проблемы и способы их диагностики.
Типичные неисправности
Проблемы возникают как на старте, так и в процессе эксплуатации. Чаще всего о сбоях говорят такие ситуации:
- Нет гудка. Телефон не даёт сигнала, не реагирует на набор — хотя всё подключено. Обычно причина в обрыве линии или неверной привязке порта в настройках шлюза.
- Шумы, прерывания, задержки. Во время разговора есть щелчки, эхо, обрывки слов. Иногда голос «плавает» или приходит с запаздыванием — особенно при слабом интернете, плохой синхронизации с АТС или неправильном кодеке.
- Порты не работают. Один или несколько разъёмов не видят подключение, не выдают напряжение, не передают голос. Часто это связано с заводским браком, отключением порта в настройках или неправильной полярностью линии. Такие ошибки влияют на распределение звонков внутри IP-АТС и снижают стабильность связи.
Методы диагностики
Большинство сбоев можно отследить за 10–15 минут — без осциллографа и спецоборудования. Главное — делать всё поэтапно:
- Проверка кабелей. Для этого нужно подключить рабочий шнур: если звук пошёл, значит, проблема в старом кабеле. Частая причина — перекрученный провод, ослабленное соединение или подключение в неправильный порт.
- Измерение напряжения. На FXS‑порте в режиме ожидания должно быть около 48 В. Пониженное значение говорит о проблемах с питанием шлюза или внутренних повреждениях.
- Анализ логов. Веб-интерфейс шлюза показывает SIP‑логи, события портов и сетевые ошибки. По ним легко определить, где возник сбой: при регистрации, соединении или ответе на вызов.
Заключение
Правильный выбор FXS- и FXO-шлюзов — ключ к надёжной и гибкой телефонии. С их помощью компании сохраняют аналоговую инфраструктуру, внедряют IP‑телефонию и выстраивают стабильную связь без лишних затрат.
FXS- и FXO-шлюзы закрывают сразу несколько задач: от подключения старых телефонов до резервирования каналов связи. Главное — понимать, какую роль выполняет каждый тип, как он встроится в инфраструктуру и какие требования предъявляет к системе.
